1.國內人工砂生產現狀及面臨的問題
在我國水電建設中生產人工砂通常采用國產棒磨機加工，再通過洗砂機脫水而得。這樣生產出來的人工砂堆在成品料場通常需要5-7天的自然脫水才能使用。人工砂中石粉含量較高時脫水后料堆易結塊，必須使用機械作業(倒倉)才能從放料口放出。這種濕法制砂工藝的用水量大，每生產1m³人工砂石料需4m³ 水，生產量小，生產過程的損耗也較大(某些工程單位采用螺旋洗砂機，細砂流失嚴重，竟達30%-35% ，為了彌補這一損失，改善砂子級配，只得再設一套細砂回收設施)，加上生產后的污水處理，生產場地大，生產成本較高。這種工藝生產出的人工砂呈尖角，粒型差、針片狀多，而且某一粒度斷檔，傳統水泥混凝土、瀝青混凝土拌制中常不采用這些人工砂，常當作廢料處理。隨著基礎設施建設持續發展，一些地區天然砂資源已經不能滿足需要。如何經濟合理地生產合格人工砂，如何降低襯板消耗，選用性能可靠的設備，已經成為砂石生產行業所面臨的新挑戰。

2.VB9000型立軸沖擊式制砂機的特性

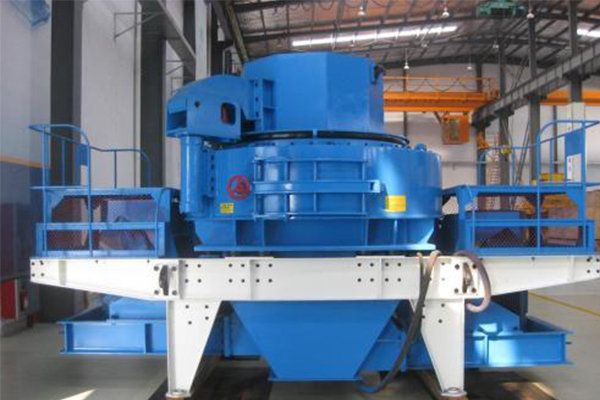

巍立路橋設備有限公司的新型VB9000型制砂機是在瑞典SVEDALA公司的基礎上改進研發的，采用立軸沖擊式破碎，并具有各種獨特的調節機構，可獲得佳的粒形。它采用全干法生產工藝，并適合多種破碎形式(石打石、石打鐵、鐵打鐵)，極大地滿足了用戶不同的物料破碎要求。

2.VB9000型立軸沖擊式制砂機的主要技術參數

制砂機總重量 kg 178000

電機功率 kw 370-600

大進料粒徑 mm 66

轉子轉速 r/min 1000-1800

生產能力 t/h 300-560

2.2 VB9000型制砂機的制砂機理

石料從機器頂部進入，通過導料筒進入轉子(該轉子是巴馬克產品，能在生產中形成石料內襯)，該轉子如同一個高速旋轉的干式石料泵，將石料加速并不斷地拋到有石料內襯的破碎腔中，顆粒拋出線速度是60-90m/s。另一部分定量料流以瀑布式溢入破碎腔中，以增加破碎腔中顆粒數量。轉子射出的石料與溢料器溢出石料碰撞匯合(“石打石”過程)，匯合后懸浮顆粒以恒定云狀繞破碎腔旋轉，顆粒持續這種狀態5-20s，失去能量后掉離破碎腔。轉子不停地將石粒拋入破碎腔，“新石料”置換破碎腔內襯的“舊石料”，這一過程同時保持了“石打石”的破碎、研磨連鎖反應。制砂機理見圖1。 由于VB9000制砂機是使用巖石來破碎巖石，磨損件沒有直接參加破碎作用，因此，無論前襯板磨損情況如何都可生產固定級配的產品，這是其它破碎技術所無法達到的。除了粒形外，骨料產品的穩定性對混凝土產品也很重要。

3.VB9000型制砂機獨特的破碎技術

(1)其它類型制砂機的制砂機理是石料靠襯板的擠壓來破碎，石料跟襯板直接接觸。這些類型的制砂機在破碎玄武巖、花崗巖等高磨蝕、堅硬巖石時，襯板磨耗大。而且這種制砂機理的制砂機生產的人工砂量少，某一粒級出現斷檔。VB9000型制砂機是“石打石”制砂機理，它的磨損件是為保護制砂機本體免遭磨損，與破碎作用無關，石料在破碎腔中經過棱角的修正及研磨，生產出的人工砂粒形好，人工砂粒級連續。

(2)其它類型的制砂機自身調控參數一般只能調整排料口的尺寸來改變出料口的粒度組成，而且出料口的產品質量、粒度組成常隨襯板不同程度的磨損而不同，出料口產品質量不穩定。 VB9000制砂機自身有許多可調控參數來改變終產品的粒度組成。而且，由于石料破碎是“石打石”的破碎、研磨過程，出料口產品質量、粒度組成不隨襯板的磨損而改變，保持穩定的出料口產品質量。

(3)其它類型的制砂機破碎生產過程中粉塵會從設備的進料口及出料口大量排出。 VB9000制砂機裝有獨特的氣流轉換器，運行時，轉子就像一個大風扇，給料斗中配有的氣流轉換器使氣流在機器內循環，制砂機很少吸入空氣，因而很少有粉塵排出。這對改善砂石工廠的生態環境及操作人員的身體健康具有重要作用。

(4)效率高，制砂機出料口中大人工砂含量可達70%，每小時處理產量為300-560t。

(5)生產的人工砂針片狀顆粒含量少，產品中立方形顆粒顯著高于其他廠家制砂機。

(6)設備故障率低，停機維修時間短。

(7)設備機電一體化程度高，有其獨特的性。

(8)制砂機理采用獨特的“石打石” ，鋼耗低，產品質量穩定。

4.影響制砂機終產品質量的因素

(1)破碎腔結構：制砂機配有粗腔和細腔環，細腔環能使顆粒在破碎腔中停留的時間延長，以增加破碎率。

(2)轉子直徑：制砂機可同時配有不同直徑的轉子，轉子直徑較大可有效增加端部線速度，相當于增加轉子速度;同時轉子內的研磨路徑延長，與端部速度相同但直徑較小的轉子相比，能生產出多的人工砂。

(3)皮帶輪直徑：改變皮帶輪直徑即可改變速比，從而改變轉子速度，增加轉子轉速便會增加顆粒動能和破碎率。

(4)溢流器開口：調小溢流器開口，可增加溢料量，便能減少破碎率，提高制砂機的通過能力。

(5)轉子的導料板：導料板是轉子的心臟，調整導料板的大小、位置、角度，便可以調整轉子積料多少及石料通過轉子的流態。
